PCB 및 판넬류
|
EncoderPanel

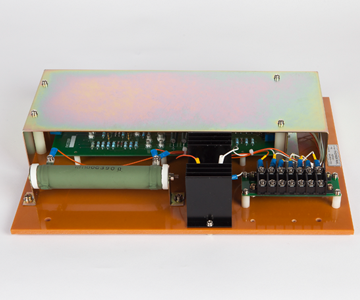

4호선 VVVF 전동차의 Tc Car에 내장되는 Encoder Panel. 합성수지 종이접착 판넬에 강철덮개가 부착된 PCB, 저항, 단자판, 2개의 제너다이오드 및 방열판 등이 설치되어 있다. 기능으로는 0~5V의 직류 신호를 0~100%의 펄스폭변조(PWM)된 신호로 변환된다. |
|
|
DDP

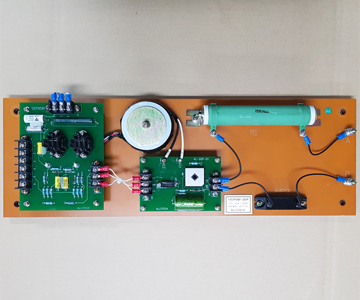

GEC 전동차에서 아용하는 판넬. 쵸퍼(Chopper) 회로에서 프리휘일 다이오드(Free-Wheel Didoe)가 역 바이어스(Reverse-Bias)되었을때를 검지해준다. |
|
|
EOD

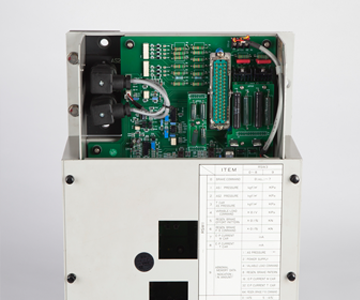

4호선 VVVF 대우 전동차 BOU함내에 설치되어있는 제동 제어용 장치이다. 압력 및 PWM 입력을 통하여 전류 및 전압으로 변환을 하여 신호를 내보내 준다. |
|
기타 PCB 류
 |
| MPU (대우VVVF TGIS) |
|
 |
| ADU (ATO용) |
|
 |
| SIV 컨트롤러 |
|
 |
| IDU |
|
 |
| BDU |
|
|
|
